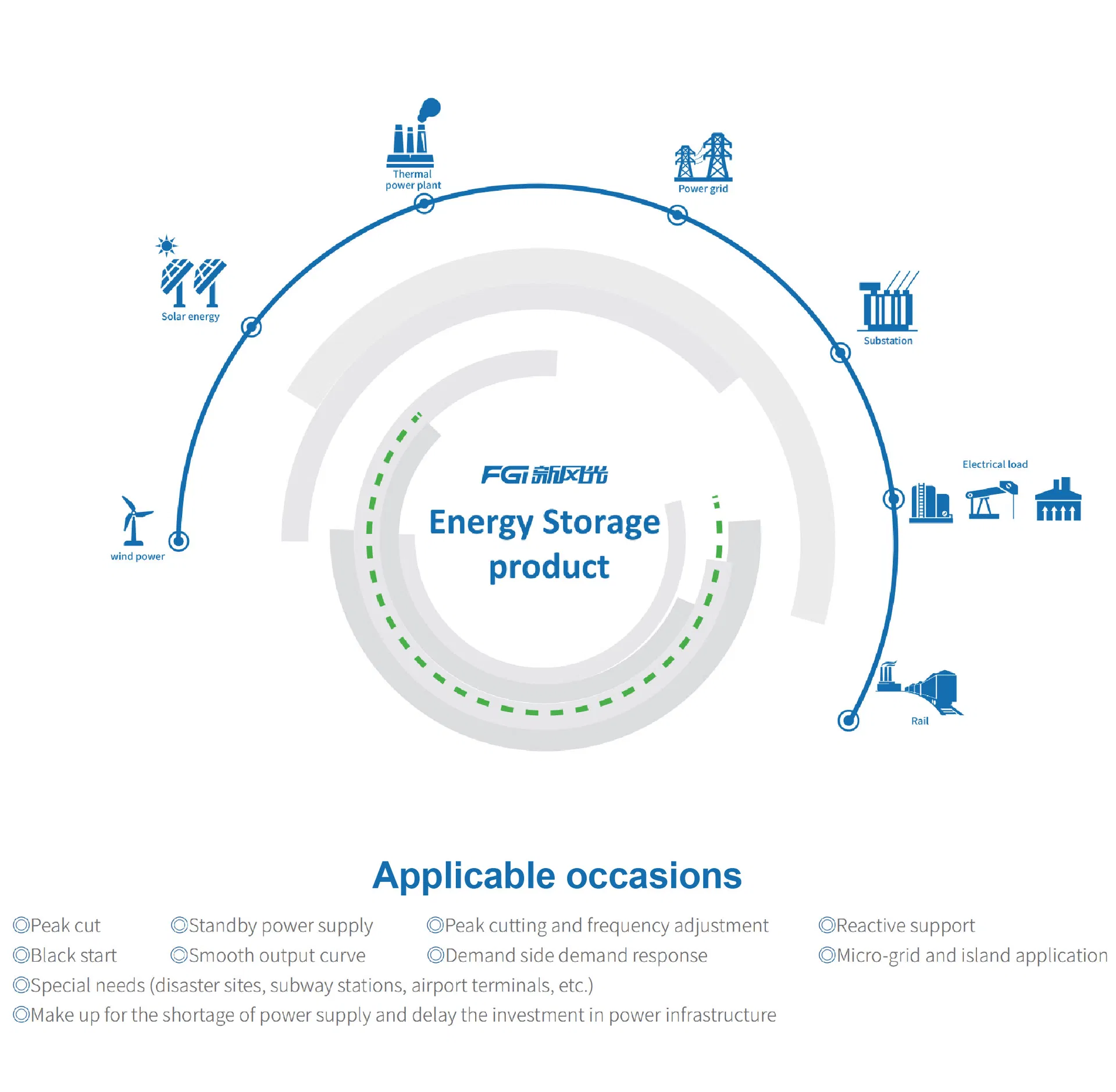

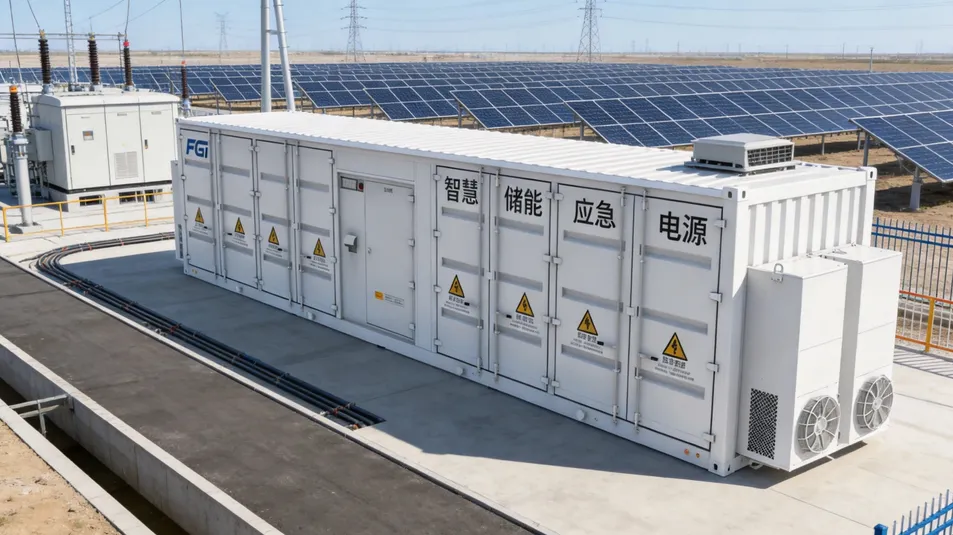

De Alto Voltaje FGI adopta el sistema de almacenamiento de energía en cascada en cascada de avanzada tecnología de la topología, con alta eficiencia, seguridad alta, baja los armónicos, escalabilidad y flexibilidad. Escala de utilidad diseñado para aplicaciones de almacenamiento de energía, el sistema es compatible con pico de la cuadrícula el afeitado, regulación de frecuencia, las energías renovables la integración y mejora la estabilidad de la cuadrícula. Integrado con intelligent EMS, SBU, equipos y tecnologías, ofrece una respuesta rápida, estable funcionamiento, y de alta calidad de la energía de los modernos sistemas de potencia.
| Parámetros generales | |
| La tensión nominal | 6kV~35kV±10% |
| La frecuencia de funcionamiento | 50Hz (46.5~51.5Hz). |
| La potencia nominal | 2MW~100MW |
| Capacidad de la batería | Basado en la configuración real |
| Topología | H-bridge en cascada |
| Los armónicos de corriente (THDi) | <3%(>=25%p) |
| Tiempo de respuesta / tiempo de conmutación de carga/descarga | <10ms |
| Capacidad de sobrecarga | 1.1 x nominal de corriente durante 10 min, la corriente nominal de 1,2 x 1 min |
| La interfaz de comunicación y protocolo | RS485, Ethernet; Modbus RTU, Modbus TCP, IEC 103/104, 61850 |
| Modo de funcionamiento | Active/potencia reactiva el control independiente |
| Funciones de protección | Corto circuito, sobrecorriente, anti-islanding, comunicación, del lado de AC/DC de insuficiente sobretensión, del lado de la sobretensión/subtensión, protección contra fallos del sistema de refrigeración, etc. |
| La operación paralela de varias unidades | Admite |
| La función de redundancia | Admite |
| El modo de refrigeración | Climatización / refrigeración por líquido |
| Método de instalación | Contenedor interior / exterior |
| La temperatura de funcionamiento | -25~45°C |
| Clasificación IP | IP20, en el interior, exterior IP54 |
| La altitud | ≤2000m |
| Dimensiones (W×D x H) | Consulte la tabla de especificaciones posteriores |
| Los parámetros de Grid-Forming | |
| Función | VSM características; la tensión, frecuencia, la inercia; la constante de tiempo: 2s 20s; la caída de 0,5% al 5% |
| Relación de cortocircuito (SCR) rango de adaptabilidad | 1.1~20 |
| Capacidad de sobrecarga | Continua nominal de 1,1 x 1,5 x valor nominal de 1 min, 3 x valor nominal de 10s |
| El ángulo de fase brusco cambio | ±50° Fase saltar de la tolerancia (ningún viaje) |
| La capacidad de transición | Admite la sobre-parrilla/off-grid de transición, es compatible con grid grid o después de la formación de transición |

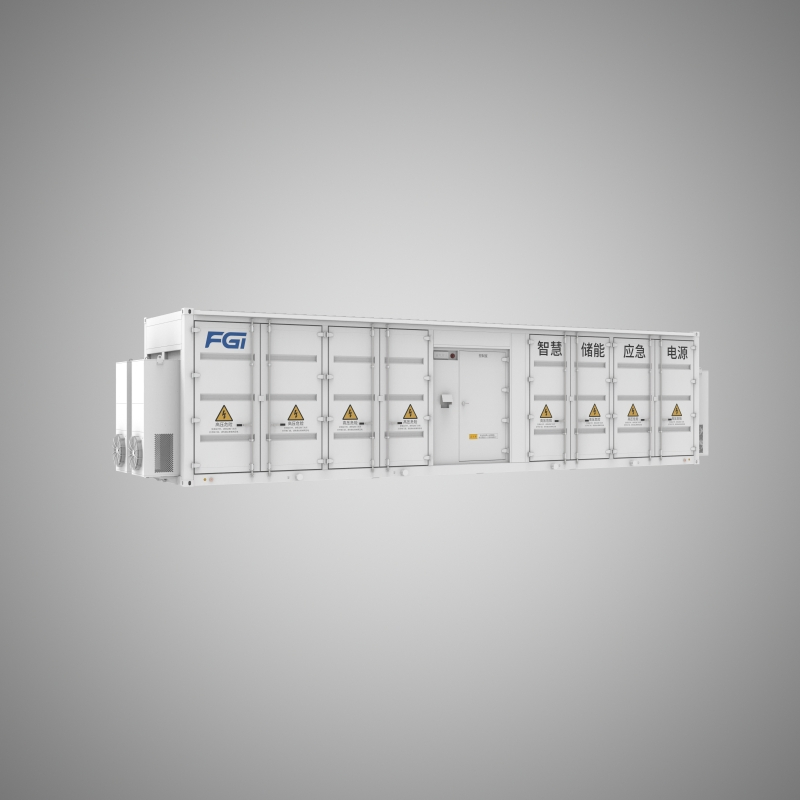

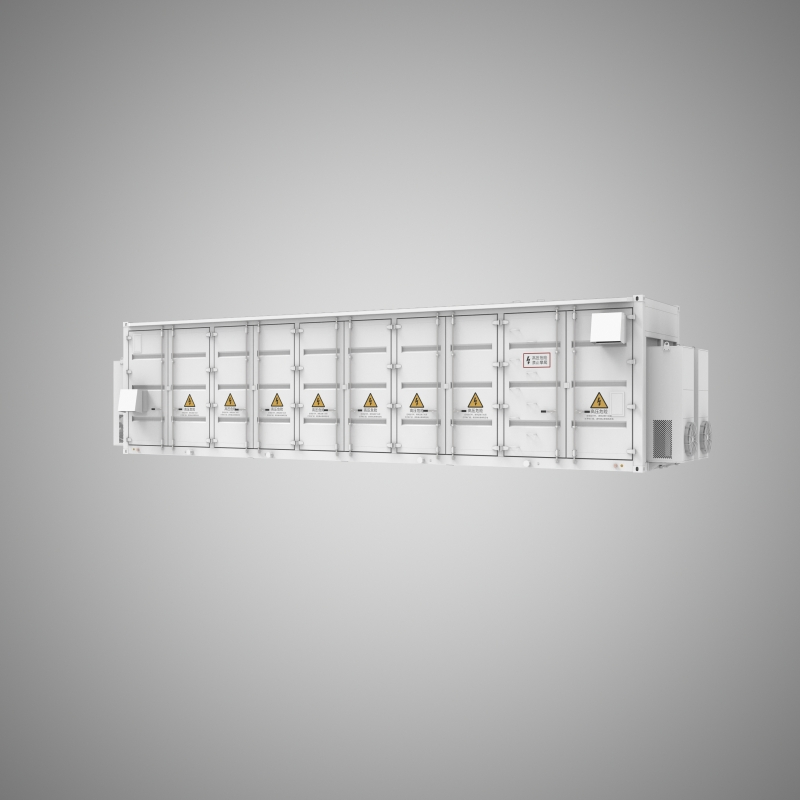

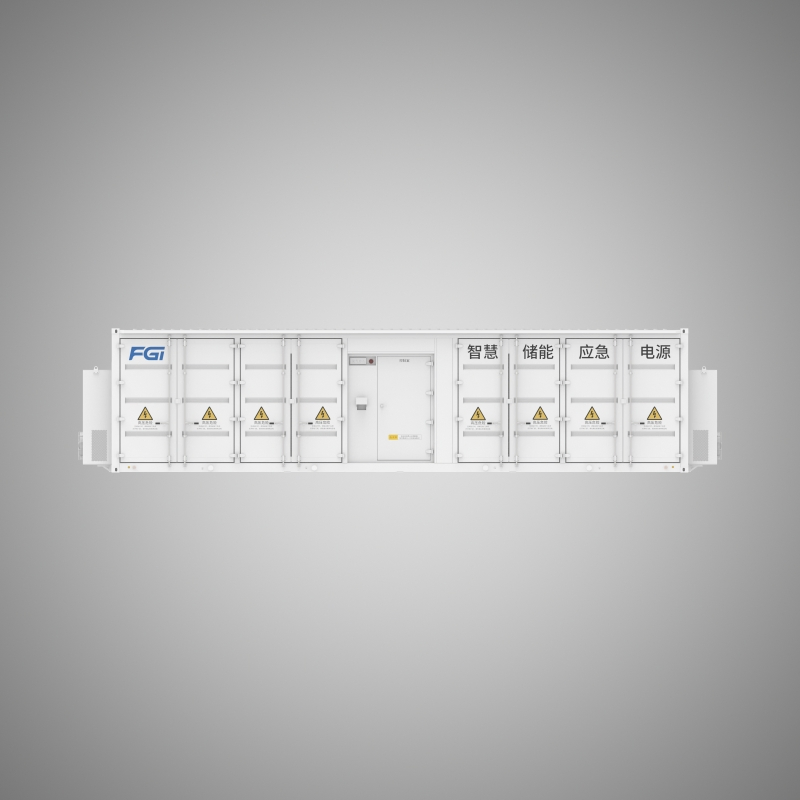

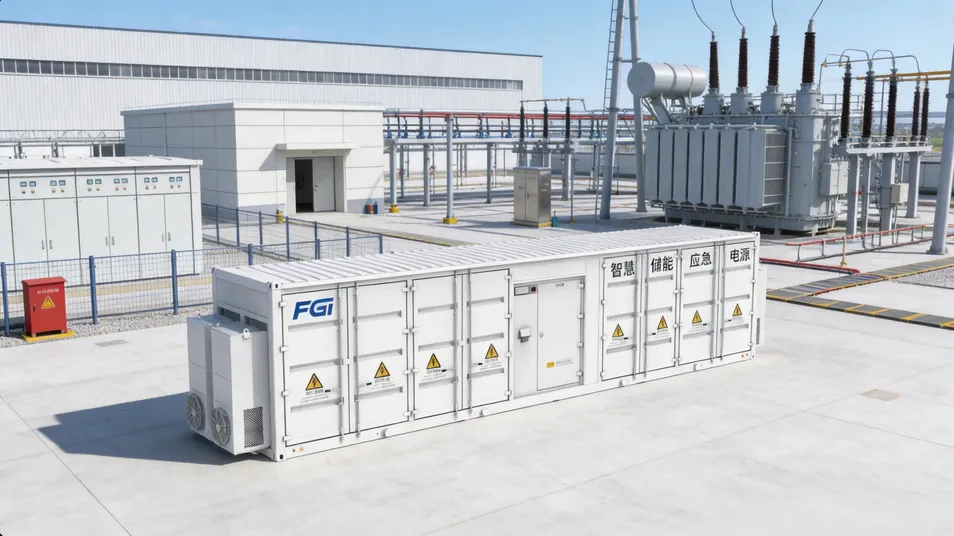

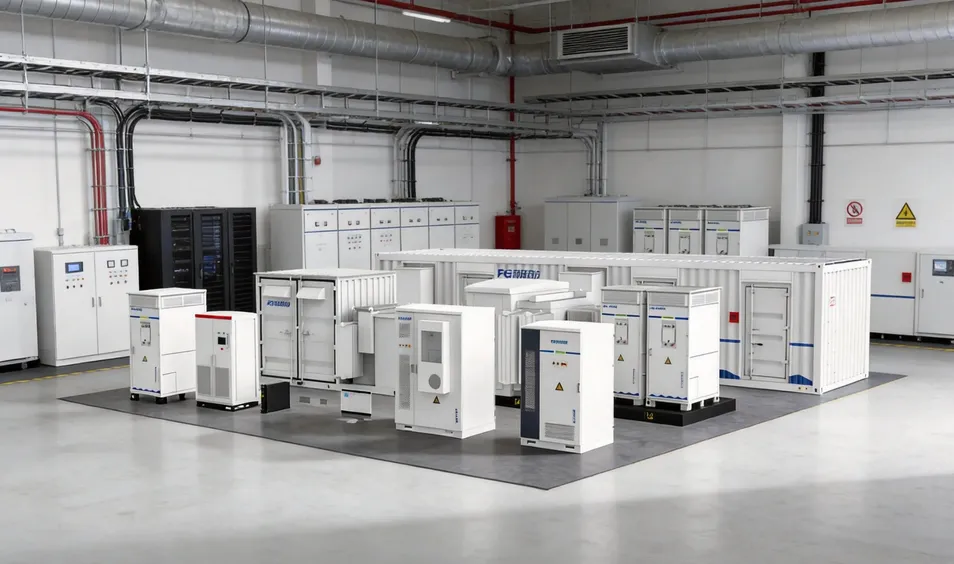

FGI en cascada de alto voltaje del sistema de almacenamiento de energía avanzada adopta H-bridge topología de la cascada, permitiendo la conexión a red directo hasta 35kV sin un transformador elevador. El diseño sin transformador mejora la eficiencia del sistema por más de 2%, mientras que la reducción de tamaño, la instalación de la complejidad y costes de mantenimiento.

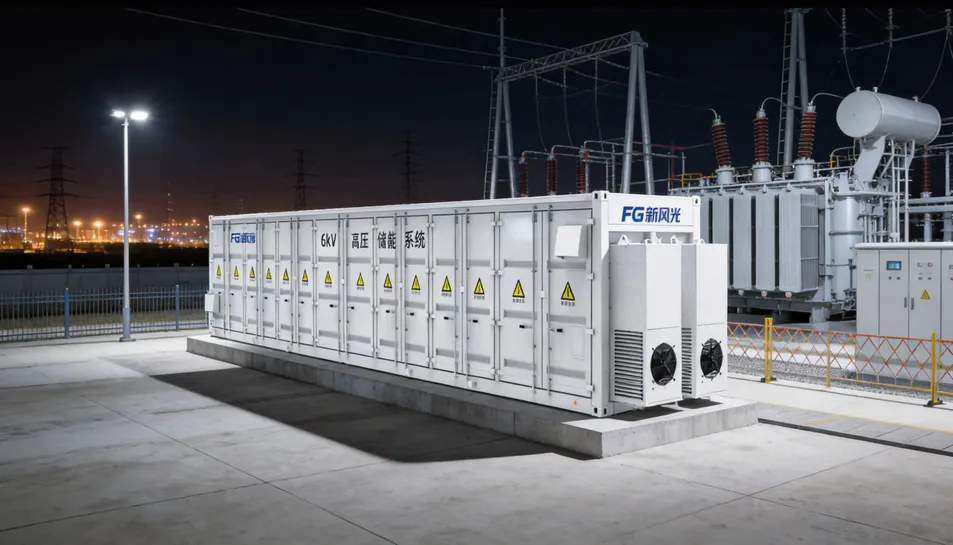

Diseñado con alto grado de protección IP54, el sistema garantiza un funcionamiento estable en complejos ambientes al aire libre. Equipado con grid la formación de capacidad, puede proporcionar la compatibilidad de tensión, regulación de frecuencia, y la inercia de respuesta, mejora la estabilidad de rejilla y el apoyo de alta penetración de las energías renovables.
Con alta eficiencia, baja los armónicos, respuesta rápida, y modular la escalabilidad, el sistema es especialmente adecuado para grandes estaciones de almacenamiento de energía independiente de almacenamiento de energía renovables y proyectos de integración, la entrega confiable y de gestión de energía inteligente para los modernos sistemas de potencia.
